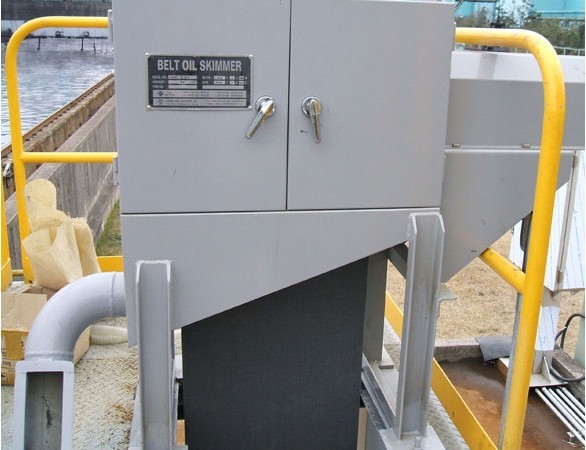

BELT OIL SKIMMER(ベルトオイルスキーマー)
原理
- BELT OIL SKIMMERは、オイルが浮かんでいる水面に特殊ベルトを浸すと、ベルトにオイルが付着する。これはモーターの駆動によって引き上げられ、スクレーパーによって除去される。
特徴
- 1. 除去効率が高い。
- 2. ベルトのぬめり現象を防止。
- 3. 故障がない。
* 使用所
多量のオイルが発生する所
水面の変動がひどい所
オイル生産、船舶、石油化学、自動車工場
廃水処理場、洗車場、整備-廃車場、切削油上部など、オイル除去のためのすべての所
多量のオイルが発生する所
水面の変動がひどい所
オイル生産、船舶、石油化学、自動車工場
廃水処理場、洗車場、整備-廃車場、切削油上部など、オイル除去のためのすべての所
* 除去可能 OIL
油圧油、潤滑油、圧延油、バンカーC油、COOLANTタンク上部のオイル、燃料油、金属表面処理工程のOIL、切削油上部のOIL、防さび油、植物油、水溶性タンク上部のオイル、その他粘性を持つすべての液体
油圧油、潤滑油、圧延油、バンカーC油、COOLANTタンク上部のオイル、燃料油、金属表面処理工程のOIL、切削油上部のOIL、防さび油、植物油、水溶性タンク上部のオイル、その他粘性を持つすべての液体
仕様
DHOS-B 型、 DH 型
※左右スクロールで内容を確認できます。
| MODEL No. | 容量 |
BELT 幅
|
規格（mm） （LXWXH） |
MOTOR 容量 | OIL 排出口 | M/COVER | C/PANEL （□XH） |
備考 |
|---|---|---|---|---|---|---|---|---|
| DHOS-B4 | 30 | 100 | 350X350X600 | 60W | 32A | 150X230 | 150X200 | 標準型 |
| DHOS-B6 | 45 | 150 | 400X350X600 | 90W | 32A | 150X230 | 150X200 | |
| DHOS-B8 | 60 | 200 | 450X350X600 | 90W | 32A | 150X230 | 150X200 | |
| DHOS-B12 | 90 | 300 | 550X400X650 | 120W | 40A | 150X230 | 150X200 | |
| DHOS-B16 | 120 | 400 | 650X400X700 | 180W | 50A | 150X260 | 150X200 | |
| DHOS-B20 | 150 | 500 | 750X400X800 | 1/2HP | 65A | - | 150X200 | |
| DHOS-B24 | 180 | 300X2EA | 1015X450X900 | 1HP | 65A | - | 150X200 | |
| DHOS-B36 | 240 | 300X3EA | 1420X500X900 | 1HP | 80A | - | 150X200 | |
| DHOS-B72 | 480 | 300X4EA | 2635X600X1000 | 2HP | 100A | - | 150X200 | |
| DHOS-BH4 | 5-90 | 10 | 350X350X600 | 90W | 32A | 150X230 | 320X290X350 | 自動型 |
| DHOS-BH6 | 7.5-135 | 150 | 400X350X600 | 120W | 32A | 150X230 | 320X290X350 | |
| DHOS-BH8 | 10-180 | 200 | 450X350X600 | 180W | 50A | 150X260 | 320X290X350 | |
| DHOS-BH12 | 15-270 | 300 | 550X400X650 | 1/2HP | 65A | - | 320X290X350 | |
| DHOS-BH16 | 20-360 | 400 | 650X400X700 | 1/2HP | 80A | - | 320X290X350 | |
| DHOS-BH20 | 25-*450 | 500 | 750X400X800 | 1HP | 100A | - | 320X290X350 | |
| DHOS-BH36 | 40-720 | 300X3EA | 1420X500X1100 | 2HP | 100A | - | 320X290X350 | |
| DHOS-BH48 | 40-990 | 300X4EA | 200X500X1300 | 3HP | 125A | - | 320X290X350 |
標準型仕様
ON/OFF S/W付・すべり 防止用動力 伝達ギア及び WHEEL付
オイル 剤分離装置付着・オイルレスベアリング及びサポ ート付・スクレーパー 両面付着
熱動型 過負荷遮 断機付 （MOTOR保護用） ・NITRILE BELT 4T、7M提供（号長さ）
本体材質 ; STS 304・その他部品 : S45C 、 SS41 ・ 塗装 : STS原版色（その他部品 :メッキ）
ON/OFF S/W付・すべり 防止用動力 伝達ギア及び WHEEL付
オイル 剤分離装置付着・オイルレスベアリング及びサポ ート付・スクレーパー 両面付着
熱動型 過負荷遮 断機付 （MOTOR保護用） ・NITRILE BELT 4T、7M提供（号長さ）
本体材質 ; STS 304・その他部品 : S45C 、 SS41 ・ 塗装 : STS原版色（その他部品 :メッキ）
自動型仕様
ON/OFF S/W付 ・ すべり防止用動力 伝達ギア及び WHEEL付
オイルレスベアリング及びサポ ート付着 ・スクレーパー 両面付
電子式過負荷遮 断機付（MOTOR保護用）・NITRILE BELT 4T、7M 提供（ 号長さ ）
24時間タイマ ー付 ・ 回転速度調節機能 ・本体材質 ; STS 304 ・その他部品 : S45C 、 SS41
塗装 : STS原版色（その他部品:メッキ）
ON/OFF S/W付 ・ すべり防止用動力 伝達ギア及び WHEEL付
オイルレスベアリング及びサポ ート付着 ・スクレーパー 両面付
電子式過負荷遮 断機付（MOTOR保護用）・NITRILE BELT 4T、7M 提供（ 号長さ ）
24時間タイマ ー付 ・ 回転速度調節機能 ・本体材質 ; STS 304 ・その他部品 : S45C 、 SS41
塗装 : STS原版色（その他部品:メッキ）
DHOS-BS 型
| MODEL No. |
容量 （L/hr） |
BELT幅 （mm） |
規格（mm） （LXWXH） |
MOTOR容量 | OIL排出口 | M/PANEL （ᆷXH） |
C/PANEL （ᆷXH） |
備考 |
|---|---|---|---|---|---|---|---|---|
| DHOS-BS4 | 30 | 100 | 170X250X570 | 40W | 32A | 無 | 無 | 手動型 |
| DHOS-BS6 | 45 | 150 | 220X250X600 | 60W | 32A | - | - | |
| DHOS-BS8 | 60 | 200 | 270X250X630 | 60W | 32A | - | - |
仕様
NITRILE BELT 4T、7M提供（号長さ）
本体材質 : STS304
その他部品 : S45C、 SS41・オイル 剤分離 槽付
塗装 : STS原版色（その他部品メッキ）
NITRILE BELT 4T、7M提供（号長さ）
本体材質 : STS304
その他部品 : S45C、 SS41・オイル 剤分離 槽付
塗装 : STS原版色（その他部品メッキ）
OPTION
1) MOTOR COVER
2) CONTROL P/L
3) 過負荷遮 断機
1) MOTOR COVER
2) CONTROL P/L
3) 過負荷遮 断機
