IAF 유수분리기
부유식 오일 제거장치
- CHEMICAL은 성분에 따라 다음과 같은 작용을 단독 혹은 이중이상으로 함께 작용하며 처리효과를 높인다.
- 1) 유화파괴작용(乳化破壞作用)
- 2) 유분분리작용(油分分離作用)
- 3) 응집작용(凝集作用)
- 4) 기포작용(起泡作用)
DONG HAE IAF OIL Separator는 공장폐수 및 생활폐수 그 외 SS 및 OIL 성문을 제거하는 장치로서 부유선광기(浮遊選鑛機)의 원리를 응용하여 개발된 유수분리기(수질청정)장치이다.
DONG HAE Oil Separator는 액체(폐액)중에 공기를 주입시켜 세밀하게 확산 시킴으로써 미세한 기포를 형성시켜 그 기포에 의해 Oil 및 SS성분을 액체와 분리시켜 액면위로 부유 시킨 뒤, 액면위로 부유된 SS 및 Oil분은 Skimmer에 의해 제거하는 장치이다.
또한 이러한 작용의 효율을 높이기 위해 소량의 화학조제(Chemi-cal)을 사용하게 된다.
DONG HAE Oil Separator는 액체(폐액)중에 공기를 주입시켜 세밀하게 확산 시킴으로써 미세한 기포를 형성시켜 그 기포에 의해 Oil 및 SS성분을 액체와 분리시켜 액면위로 부유 시킨 뒤, 액면위로 부유된 SS 및 Oil분은 Skimmer에 의해 제거하는 장치이다.
또한 이러한 작용의 효율을 높이기 위해 소량의 화학조제(Chemi-cal)을 사용하게 된다.

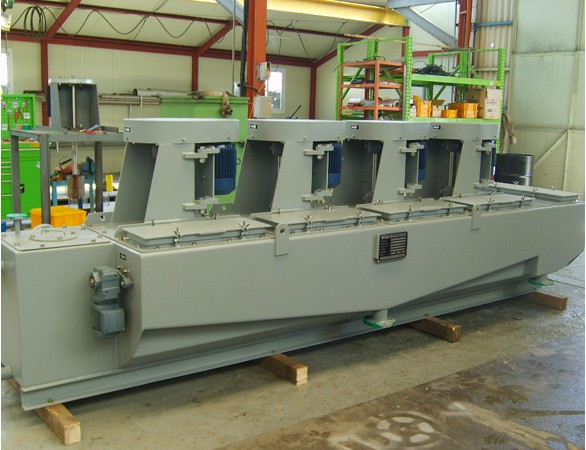

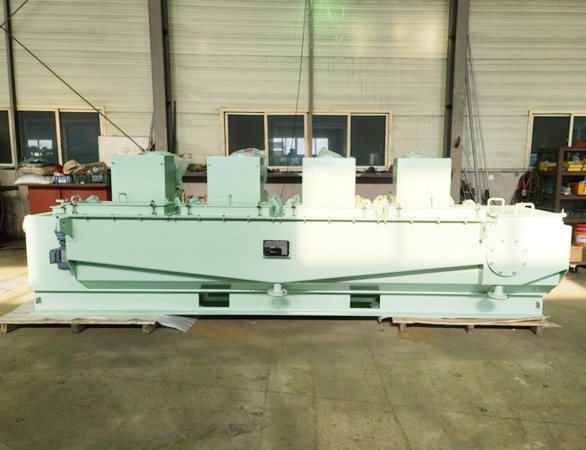

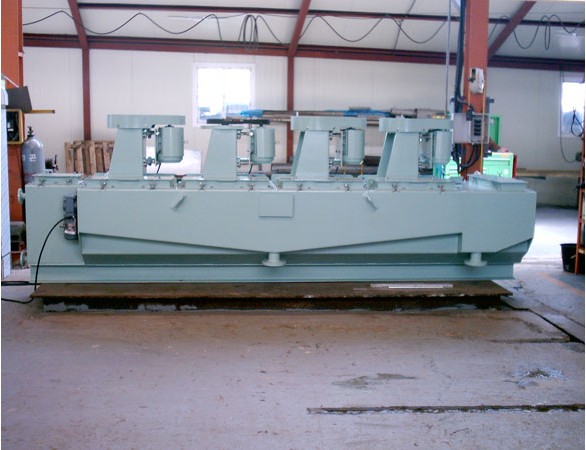

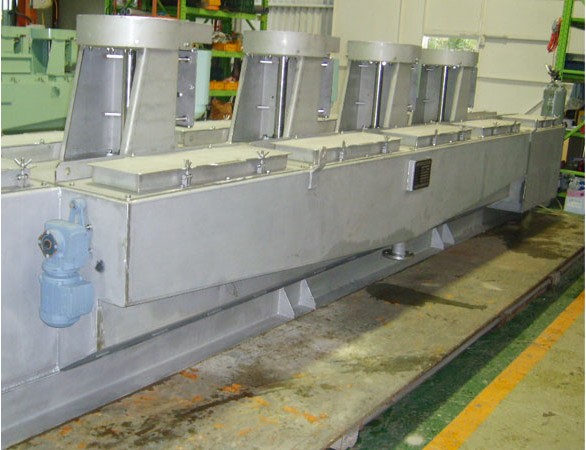

DONG HAE IAF Oil Separator의 형태는 직렬로 배열된 4개의 Cell로 구성되어있고, 각 Cell은 Rotor을 구동 시키는 Motor가 각기 1대씩 설치되어 있다.
처리하고자 하는 폐수 등은 배출되기 전에 반드시 직렬 배치된 4개의 Cell을 통과하도록 되어있고, 한편 각 Cell은 액면위까지 연장된 칸막이벽으로 구별되어 있다.
순차적으로 정화된 폐수는 칸막이 벽의 하부를 통해 다음 Cell로 순차적으로 이동하므로 부유물(Oil분, SS분)은 Skimmer로 제거되어 점차 청정한 액이 다음 Cell로 순차 이동하게 된다.
처리하고자 하는 폐수 등은 배출되기 전에 반드시 직렬 배치된 4개의 Cell을 통과하도록 되어있고, 한편 각 Cell은 액면위까지 연장된 칸막이벽으로 구별되어 있다.
순차적으로 정화된 폐수는 칸막이 벽의 하부를 통해 다음 Cell로 순차적으로 이동하므로 부유물(Oil분, SS분)은 Skimmer로 제거되어 점차 청정한 액이 다음 Cell로 순차 이동하게 된다.
No.1 Cell로부터 No.4 Cell로 이동함에 따라 부상물이 점차 감소되어가는 것을 관찰할 수 있다.
4개의 Cell 양측에는 저속 회전하는 Skimmer가 장착되어있고 그 옆에는 Skimmer에 의해 제거, 배출된 부유물을 흘러 보내는 통로가 설치되어 있다.
또한 냄새가 강한 폐액 또는 폭발성 Gas를 함유한 액을 처리하고자 하는 경우에는 전체를 밀폐형으로 하여 공기 대신에 N2GAS등을 주입시키는 경우도 있다.
4개의 Cell 양측에는 저속 회전하는 Skimmer가 장착되어있고 그 옆에는 Skimmer에 의해 제거, 배출된 부유물을 흘러 보내는 통로가 설치되어 있다.
또한 냄새가 강한 폐액 또는 폭발성 Gas를 함유한 액을 처리하고자 하는 경우에는 전체를 밀폐형으로 하여 공기 대신에 N2GAS등을 주입시키는 경우도 있다.
사양
※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.
| MODEL No. |
표준처리능력 (m³/hr) |
DIMENSION (LXWXH)(M) |
점검높이 (M) |
공중량 (TON) |
운전중량 (TON) |
|---|---|---|---|---|---|
| DHIAF-10 | 10 | 4.4 X 1.1 X 1.5 | 2.1 | 2.7 | 3.6 |
| DHIAF-30 | 30 | 6.5 X 1.5 X 2.0 | 2.7 | 4.7 | 7.3 |
| DHIAF-70 | 70 | 8.1 X 1.8 X 2.0 | 2.9 | 5.7 | 10.7 |
| DHIAF-100 | 100 | 9.4 X 2.0 X 2.1 | 3.0 | 7.1 | 14.6 |
| DHIAF-170 | 170 | 9.7 X 2.5 X 2.7 | 3.0 | 9.9 | 22.4 |
| DHIAF-250 | 250 | 10.9 X 2.5 X 2.7 | 3.7 | 11.4 | 30.1 |
| DHIAF-500 | 500 | 12.4 X 3.7 X 3.3 | 4.6 | 16.9 | 54.3 |
| DHIAF-680 | 680 | 16.3 X 3.7 X 3.3 | 4.6 | 19.0 | 68.8 |
| DHIAF-1120 | 1120 | 16.3 X 3.7 X 3.7 | 5.2 | 29.1 | 111.3 |
