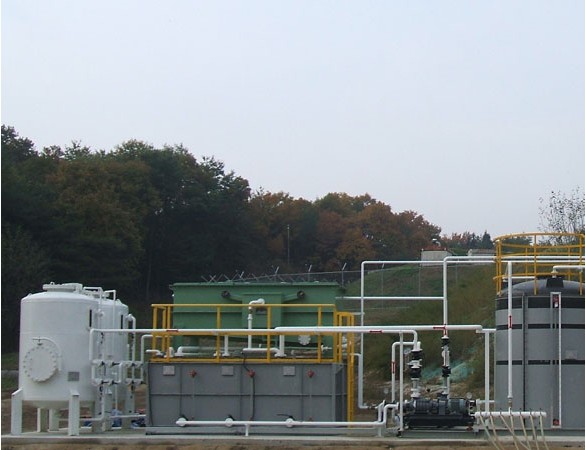

토양복원용 유수분리기
- Bio slurping 공법은 오염원의 유입ㆍ유출을 차단하는 효과와 함께 주된 목적 중 하나인 지하수 상부에서 거동하고 있는 유동성 유류를 단기간에 효과적으로 제거하기 위함이다.
- 본 시스템은 liquid, gaseous, dissolved phase의 석유화합물 추출을 위해 Roots blower를 사용한다.
- 지표하의 부유, 용존, 가스상의 oil은 본 system의 다수 well로부터 추출된다.
Knock out tank
Knock out tank의 기능은 blower로부터 추출된 기/액 혼합물로부터 gas와 liquid 성분을 분리한다.
Knock out tank의 기능은 blower로부터 추출된 기/액 혼합물로부터 gas와 liquid 성분을 분리한다.

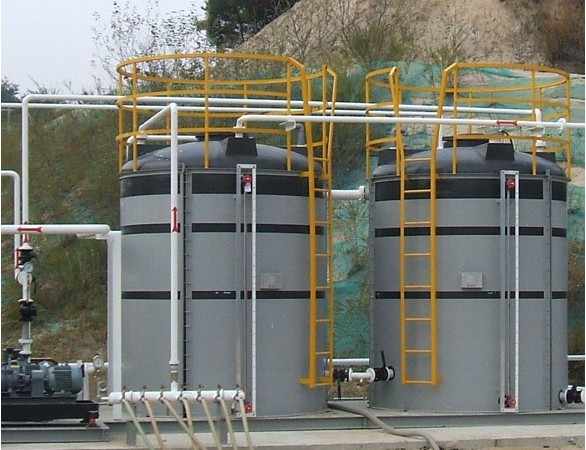

Storage tank
storage tank는 유수분리기로 통하는 액상 혼합물을 일시 저장하는 유량조정조의 역할과 전처리 유수분리 역할을 한다.
storage tank는 유수분리기로 통하는 액상 혼합물을 일시 저장하는 유량조정조의 역할과 전처리 유수분리 역할을 한다.

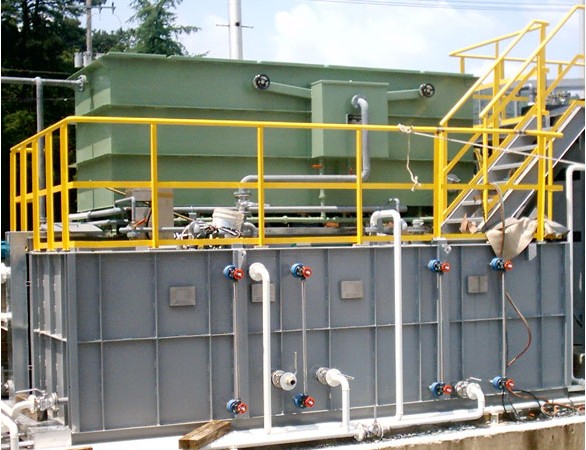

Oil/Water Separator
storage tank에서 조절되어 배출된 oil/water의 혼합물은 유수분리기에서 물과 oil components로 분리된다.
storage tank에서 조절되어 배출된 oil/water의 혼합물은 유수분리기에서 물과 oil components로 분리된다.
Product Collection Tank
이 탱크는 유수분리기로부터 oil component를 수집한다.
이 탱크는 유수분리기로부터 oil component를 수집한다.
Clean tank
Oil과 water의 분리가 이루어진 다음, 지하수는 유수분리기 하부의 clean tank로 이송(중력배출) 되어 진다.
Oil과 water의 분리가 이루어진 다음, 지하수는 유수분리기 하부의 clean tank로 이송(중력배출) 되어 진다.
Activated Carbon Vessel
vessel내 활성탄소는 추출된 가스로부터 VOCs를 흡착한다.
vessel내 활성탄소는 추출된 가스로부터 VOCs를 흡착한다.

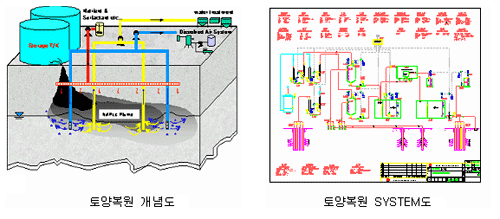

설계도
